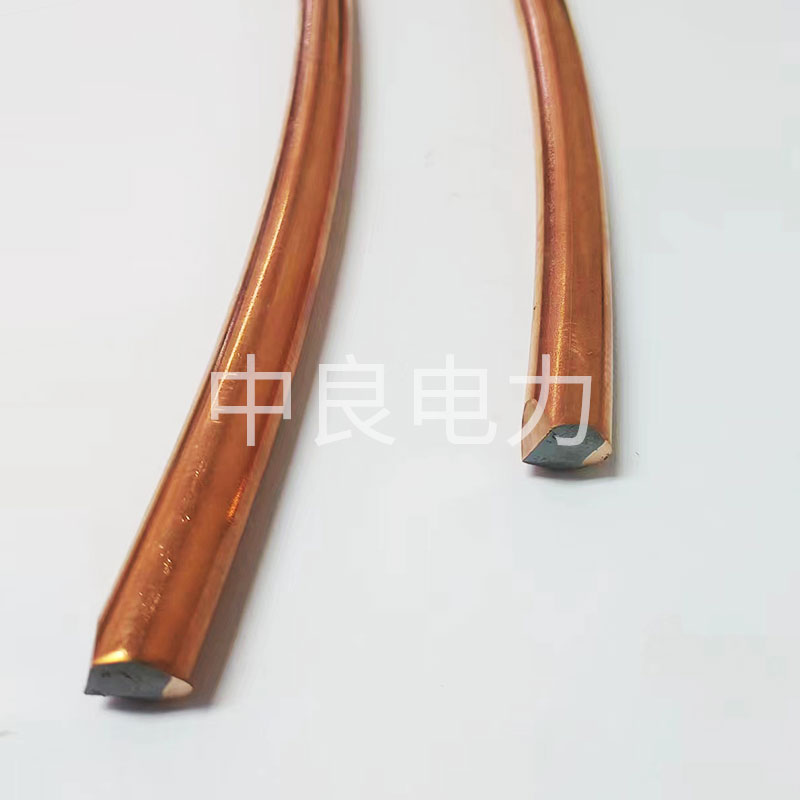

銅包鋼圓線的熱傳導性能介於純銅和純鋼之間，但更接近於純銅。它不是一個很好的熱導體，但其“銅皮”賦予瞭它遠優於純鋼的導熱能力 。
下面我們從幾個方面來深入理解 ：
1. 核心原理：複合材料的導熱特性
銅包鋼圓線是一種典型的複合材料，其導熱行爲遵循 “串聯模型” 或 “並聯模型” 的混合模式，但在這種同心圓結構中，徑向導熱和軸向導熱需要分開考慮：
軸向導熱（沿圓線長度方向）：
由於銅層的截面積遠大於鋼芯的截面積，並且銅的導熱系數較高 ，因此軸向導熱主要由銅層承擔。鋼芯在軸向導熱中貢獻很小 ，可以近似忽略 。
結論：在軸向，其導熱性能接近純銅，但會因銅層厚度占比而略有下降。
徑向導熱（從表面向中心或從中心向表面）：
這是銅包鋼材料非常典型的特點。熱量從表面進入，須先穿過銅層，再穿過鋼芯才能到達另一側。
由於銅和鋼的導熱系數差異巨大（銅約400 W/m·K，鋼約15-50 W/m·K），這個過程中的“瓶頸”在於鋼芯。
根據熱阻串聯公式，總熱阻 ≈ 銅層熱阻 + 鋼芯熱阻 。因爲鋼的熱阻遠大於銅的熱阻，所以徑向導熱性能嚴重受限於鋼芯，整體表現更接近鋼，但比純鋼稍好一點。
2. 影響熱傳導性能的因素
銅層厚度比例：這是非常關鍵的因素。銅層占比越高，其整體導熱（尤其是軸向）越接近銅 。例如，10%截面積銅層的性能和50%截面積銅層的性能有天壤之别。
溫度 ：導熱系數通常會随著溫度升高而略有變化，但對於銅和鋼來說，這種變化在工程應用中通常可以忽略不計。
3. 實際應用中的意義與考量
銅包鋼圓線並非爲追求非常好的導熱而設計，它的核心價值在於結合瞭銅的高導電/抗腐蝕性/機械強度與鋼的低成本和高抗拉強度 。因此，在評估其熱性能時，須結合其應用場景 ：
防雷接地系統：這是銅包鋼非常主要的應用領域。在這裏，熱傳導性能非常重要。
優勢：當雷電擊中接地極時，巨大的電流會産生高溫 。銅包鋼能迅速将熱量從雷擊點傳導到周圍土壤和整個接地網中，避免局部熔化。其性能遠優於純鋼接地棒 ，接近純銅，但成本大幅降低 。
考量：雖然不如純銅，但對於絕大多數雷電能量等級，銅包鋼的性能是足夠且經濟的 。
電力傳輸 ：較少用作主要載流導線 ，因爲其電導率（也受銅層厚度限制）低於純銅，不符合經濟性原則。但在一些對機械強度要求高而電流密度不大的場合可能會用到。
其他領域 ：如編織屏蔽層等，其熱性能通常不是首要考慮因素。
總結
銅包鋼圓線的熱傳導性能是“非均勻”的：軸向導熱優良（接近銅），徑向導熱較差（受限於鋼芯）。
其整體導熱能力遠優於純鋼 ，但遜於純銅。它是一個在成本和性能之間取得平衡的工程解決方案。
因此 ，如果您在選擇材料時特别關注熱傳導，需要明確您的需求是軸向導熱還是徑向導熱，並根據所需的銅層厚度來評估其是否能滿足您的性能要求。
銅包鋼絞線是一種以鋼爲芯、外層均勻包覆銅層的複合材料，兼具鋼的機械強度與銅的導電性 、抗腐蝕性，其防火性能及應用場景需結合材料特性與實際需求綜合分析 ：
一、銅包鋼絞線的防火性能
銅包鋼絞線的防火性能主要取決於銅層厚度、鋼芯特性 、表面處理工藝及使用環境，核心表現爲以下特點：
1. 基礎防火特性
不燃性：銅和鋼均爲不可燃金屬（銅熔點約1083℃，鋼熔點約1500℃），純銅包鋼絞線本身不具備燃燒性，不會因高溫直接引燃或釋放可燃氣體 。
耐高溫穩定性：在火災初期（如溫度＜500℃），銅層和鋼芯的結構完整性可保持，導電/接地功能暫時穩定；但随溫度升高到鋼芯軟化點（約600-800℃）或銅層熔化 ，材料會逐步失去力學性能，可能導緻斷裂。
2. 影響防火性能的關鍵因素
銅層厚度 ：銅層越厚（如常規10%-40%導電率對應不同銅層厚度），耐高溫氧化和熔化的能力越強，減緩火災中材料失效的時間更長。
鋼芯材質：採用低碳鋼或合金鋼芯可提升高溫下的抗變形能力，避免過早坍塌 。
表面防護：部分産品會做鈍化、鍍鋅或塗覆防火塗層（如膨脹型防火塗料），進一步提升高溫下的穩定性和阻燃輔佐效果 。
二、銅包鋼絞線的核心應用場景
基於“高導電性+強機械強度+抗腐蝕+适中成本”的特性，銅包鋼絞線主要用於需要可靠接地、導電且對機械強度有要求的場景，尤其适用於傳統純銅或鍍鋅鋼無法滿足需求的場合：
1. 電力系統接地工程
變電站/配電房接地網 ：替代純銅絞線或鍍鋅鋼絞線，解決純銅成本高、鍍鋅鋼易腐蝕（尤其在土壤/潮濕環境中）的問題，同時具備足夠的拉伸強度 ，适應戶外埋地或架空敷設的機械應力。
輸電線路杆塔接地：用於山區 、鹽堿地等惡劣環境的杆塔接地極連接 ，耐土壤腐蝕能力強，使用壽命長（可達20-30年）。
2. 通信系統防雷接地
基站/機房接地：通信基站、數據中心等對接地電阻要求嚴格（通常≤4Ω），銅包鋼絞線的高導電性可降低接地電阻，鋼芯確保接地體在野外安裝時的抗拉強度 。
天線/微波站防雷 ：作爲天線支架與接地網的連接導體，兼顧導電性能和抗風載 、抗振動能力 。
3. 軌道交通接地與信号傳輸
鐵路/地鐵接地系統 ：用於軌道接地 、信号設備接地，承受列車振動、土壤擠壓等機械負荷 ，同時避免雜散電流腐蝕軌道結構（銅層降低電化學腐蝕風險）。
城市軌道交通信号線路：部分場景用作信号傳輸的輔佐導體（需結合絕緣處理），利用其機械強度适應隧道内的安裝環境。
4. 石油化工與易燃易爆場所
油罐區/化工廠接地 ：石油、化工場所的接地需同時滿足“防腐蝕”（避免接地不良引發靜電火花）和“高可靠性”，銅包鋼絞線的耐油 、耐化學腐蝕特性優於鍍鋅鋼，且成本低於純銅，适合此類防爆環境。
加油站接地 ：加油機 、儲油罐的靜電接地，避免靜電積聚引發火災，銅包鋼的導電性和耐潮濕腐蝕能力适配戶外加油站環境。
5. 建築防雷與智能建築接地
高層建築防雷接地 ：作爲避雷帶、引下線的輔佐導體（或與純銅結合使用），利用鋼芯的抗風載能力應對高空安裝的環境應力，同時降低整體接地成本。
智能建築綜合接地：适用於樓宇自動化、安防系統的接地，滿足多系統共地的低電阻要求，且抗腐蝕特性适應地下室 、衛生間等潮濕區域的敷設。
6. 特殊環境與臨時設施
海洋工程：海上平台、港口碼頭的接地 ，銅層可有效抵禦海水腐蝕 ，鋼芯适應海洋環境的風浪沖擊。
臨時施工接地：建築工地、礦山的臨時用電接地 ，鋼芯的高強度便於快速安裝和回收，重複使用性強。

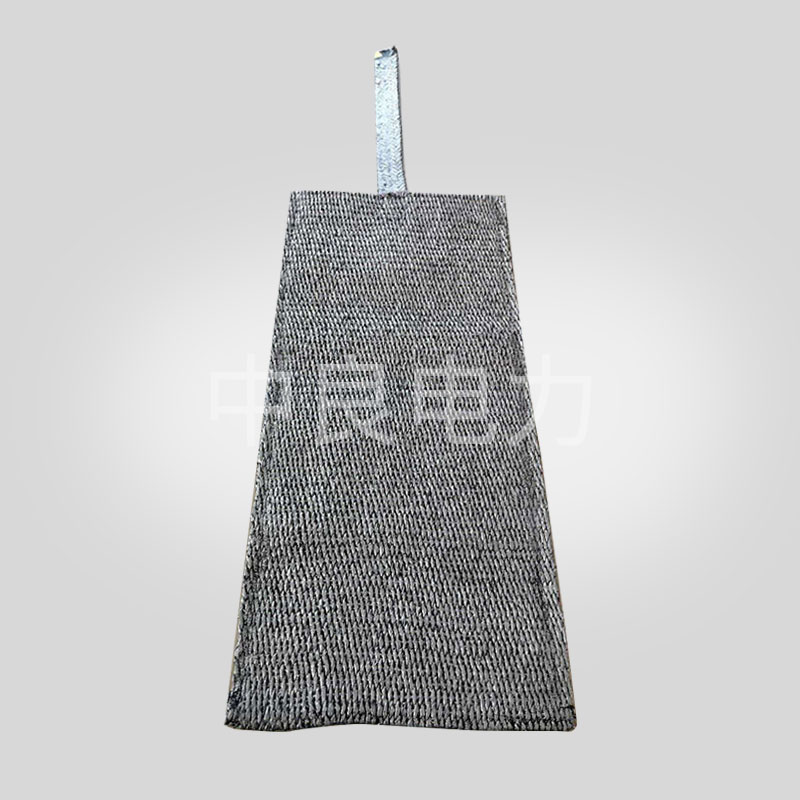

柔性接地模塊是一種用於改善電氣設備接地性能的新型裝置，它通過柔性導電材料與大地形成低阻抗連接，從而優化系統的接地效果 。在電機運行過程中，柔性接地模塊的應用會對電機的電氣安穩 、運行穩定性及設備壽命等方面産生一定影響，具體如下：
1. 提升接地可靠性 ，降低電擊風險
原理 ：柔性接地模塊具有更低的接地電阻和較好的土壤适應性，能快速導走電機因絕緣故障産生的漏電流或短路電流，避免電機外殼帶電引發人員觸電或設備損壞 。
優勢 ：相比傳統剛性接地體（如角鋼 、扁鋼），柔性模塊可适應複雜地形（如岩石、沙土），確保接地系統在各種環境下保持穩定，尤其适用於戶外或移動電機設備 。
2.阻止電磁幹擾（EMI），改善電能質量
原理：電機運行時會産生高頻諧波和電磁輻射，若接地不良，這些幹擾可能通過接地回路傳導到控制系統或其他設備，導緻信号失真或誤動作 。柔性接地模塊的寬頻帶低阻抗特性可有效分流幹擾電流，減少電磁耦合。
影響 ：
保護電機配套的變頻器、PLC等敏感電子設備免受幹擾；
降低電機驅動系統的噪聲，提升控制精度 。
3. 減少地電位反擊 ，保護電機絕緣
場景：當附近發生雷擊或電力系統短路時，接地網電位會迅速升高（地電位反擊），可能導緻電機繞組絕緣擊穿。
作用：柔性接地模塊的高通流能力和快速洩流特性，可降低地電位升幅，縮短過電壓持續時間 ，從而保護電機定子、轉子繞組的絕緣層。
4. 改善電機啓動與運行穩定性
潛在影響：若電機接地系統中存在接觸電阻不穩定（如傳統接地體腐蝕、松動），可能導緻接地電流波動 ，間接引起電機中性點電壓偏移，造成三相電流不平衡 。
柔性模塊的優勢 ：其穩定的導電性能和抗腐蝕能力可減少接地回路的電阻變化，維持電機三相電壓平衡 ，避免因接地問題引發的電機振動、過熱或效率下降。
5. 延長電機使用壽命
機制：良好的接地可及時導走電機軸承電蝕産生的電流（如因軸電壓導緻的電流通過軸承放電，損壞滾珠/滾道），柔性接地模塊能有效降低軸電壓危害 ，減少軸承磨損。
額外效益：穩定的接地環境還能降低電機控制系統的故障率，間接延長電機整體使用壽命 。
6. 注意事項與局限性
安裝要求：需確保柔性模塊與電機接地端可靠連接，避免接觸不良引入新的阻抗；
成本因素：柔性模塊初期投資可能高於傳統接地體 ，但長期維護成本低（無需頻繁更換）；
總結
柔性接地模塊通過優化接地性能 ，從安穩防護、電磁兼容 、絕緣保護、運行穩定性等多方面提升電機的運行質量，尤其适用於對接地可靠性要求高的工業場景。
石墨接地帶作爲一種新型的接地材料，憑借其特有的物理化學特性，在許多特殊場所和條件下表現出顯著優勢，但也需結合具體場景評估适用性。以下從适用場景、核心優勢、局限性及注意事項展開分析：
一、石墨接地帶的核心特性
石墨接地帶以高純度鱗片石墨爲主要原料 ，經高溫膨化 、壓制成型，具有以下關鍵特性：
導電性穩定 ：電阻率約0.1~0.5Ω·m（優於傳統鍍鋅鋼 ，接近銅），且受土壤酸堿度 、濕度變化影響小；
抗腐蝕性非常強 ：石墨本身化學性質穩定，不溶於酸 、堿、鹽溶液 ，在強腐蝕環境中壽命可達30~50年（遠高於鍍鋅鋼的10~15年）；
柔韌性與易施工性：可彎曲、切割 ，适應複雜地形（如岩石、凍土、狹窄空間）；
熱穩定性好：熔點高達3000℃以上，能承受大電流沖擊（如雷擊、短路）。
二、适用的特殊場所與條件
1. 強腐蝕環境
場景 ：化工園區（酸堿土壤/廢水）、沿海地區（高鹽霧）、地下礦井（含硫/酸性地下水）、污水處理廠等。
優勢 ：傳統鍍鋅鋼接地很易被腐蝕斷裂 ，導緻接地電阻升高甚至失效 。
2. 高土壤電阻率區域
場景 ：沙漠、戈壁、岩石地層 、凍土區（土壤幹燥或電阻率＞1000Ω·m）。
優勢 ：石墨接地帶可通過增加長度或搭配降阻劑使用，且自身導電性穩定，不受土壤濕度波動影響（凍土融化/幹旱時仍能維持低電阻）；輕質特性便於在岩石區鑽孔或鋪設長距離接地體 。
3. 易燃易爆與防雷重要區域
場景：加油站、液化氣站 、彈藥庫、雷電高發區（如山區 、空曠地帶的建築物）。
優勢：石墨接地帶熱穩定性好，雷擊時可快速洩放電流 ，減少火花風險；抗腐蝕特性避免因接地體鏽蝕産生的局部發熱或斷裂 ，降低爆炸隐患。
4. 複雜地形與受限空間
場景：山地、梯田、城市密集區（地下管線複雜）、古建築保護區（無法大規模開挖）。
優勢：柔韌性好，可沿地形彎曲鋪設，減少對地面/設施的破壞；輕質易搬運，适合狹窄空間（如室内、隧道）或無法使用重型機械的區域施工 。
三、局限性與不适用場景
強機械沖擊或碾壓環境
石墨接地帶雖有一定強度，但相比鍍鋅鋼更脆 ，若長期受重型車輛碾壓或尖銳物體撞擊，可能發生斷裂。此類場景（如公路旁、重型設備區）需額外加裝保護套管或選擇鋼質接地體。
四、應用注意事項
施工規範 ：需確保接地體與土壤充分接觸（可採用鑽孔填埋或壓力灌漿），避免因鋪設不實導緻接觸電阻升高；
連接可靠性：石墨接地帶的連接方式（如石墨接頭 、放熱焊接）需嚴格按廠家要求操作 ，避免接頭處電阻過大；
定期檢測 ：雖壽命長，但仍需每3~5年檢測接地電阻，確保系統有效性；
選型匹配 ：根據場景選擇不同截面/長度的石墨接地帶（如高土壤電阻率區選加粗型），並搭配合适的降阻方案。
結論
石墨接地帶高度适用於強腐蝕、高土壤電阻率、精密/易燃易爆等特殊場所 ，其抗腐蝕 、低電阻 、易施工的特性可有效解決傳統接地材料的痛點；但在強機械沖擊或低成本場景中需謹慎選擇。實際應用中需結合場所特點、成本預算及規範要求綜合評估，以發揮其較大優勢。
防雷接地模塊安裝前的準備工作直接影響接地系統的效果和安穩性，需著重關注以下事項：
一 、材料與工具準備
模塊檢查
核對模塊型号 、規格（如尺寸、電阻率、抗壓強度）是否符合設計要求。
檢查外觀：無破損、裂紋、變形，表面防腐層（如鍍鋅層）完整無脫落。
驗證合格證、檢測報告。
輔佐材料
連接導體：熱鍍鋅扁鋼/圓鋼（截面積符合設計，如≥40mm×4mm扁鋼）、銅纜等，確保材質達标且無鏽蝕 。
回填土：優先選用低電阻率土壤（如黏土、砂質黏土），若土壤電阻率高 ，可摻入降阻劑或換填。
工具準備
挖掘工具（鐵鍬 、洛陽鏟）、夯實工具（夯機、木夯）、測量工具（接地電阻測試儀 、卷尺 、水平儀）、焊接設備（電焊機、放熱焊模具）等。
二、現場勘察與設計複核
地質與環境評估
確認安裝位置的土壤類型（沙土、黏土、岩石等）、濕度、地下水位及腐蝕性。
避開地下管線（電纜、水管、燃氣管道）、建築物基礎及排水系統，需要時聯系相關部門定位。
設計參數複核
核對接地極數量、間距（通常≥5m，避免相互屏蔽）、埋深（一般≥0.8m，凍土層地區需在凍土層以下）。
確認接地電阻目标值（如≤10Ω，根據建築防雷等級調整），計算所需模塊數量是否匹配現場條件。
天氣與時間規劃
避免在雨天、土壤過濕或過幹時施工（影響夯實效果）；盡量在幹燥季節作業，縮短工期以防回填土流失。
三、基礎處理與定位放線
基坑開挖
按設計尺寸挖掘基坑（通常爲方形或圓形 ，深度≥0.8m），坑底平整並清理碎石、樹根等雜物。
若遇岩石層 ，需增加開挖深度或採用爆破/鑽孔方式處理 ，確保模塊與地面緊密接觸。
模塊擺放定位
按設計間距在坑底标記模塊位置，確保模塊頂部與地面平齊或略低（預留回填土厚度）。
多模塊並聯時 ，需確保模塊間導電通路順暢 ，避免錯位導緻接觸不良。
四、安穩與技術交底
安穩措施
施工人員需穿戴絕緣手套、防滑鞋，使用電動工具時接地保護；基坑周邊設置警示标志，避免坍塌。
若涉及高空作業（如建築物屋頂接地），需搭設腳手架並系安穩帶。
技術交底
明確施工流程：基坑開挖→模塊擺放→降阻劑敷設→導體連接→回填夯實→接地電阻測試。
強調關鍵工藝：模塊需垂直或水平放置（根據設計），連接導體焊接長度（扁鋼搭接≥2倍寬度 ，三面施焊）、防腐處理（焊接處塗防鏽漆+瀝青）。
五、其他注意事項
降阻劑預處理
按比例調配降阻劑（避免過稠或過稀），均勻敷設在模塊周圍及底部，厚度約10-20cm，確保模塊與土壤充分接觸。
備用方案
若現場土壤電阻率過高，提前準備增加模塊數量 、換填低阻土壤或更換離子接地棒等備選方案。
合規性檢查
確認施工符合《建築物防雷設計規範》（GB 50057）、《接地裝置安裝》（03D501）等标準，需要時邀請監理驗收隐蔽工程（如基坑尺寸 、模塊埋深）。
總結
安裝前需從材料 、現場、設計、安穩多維度準備 ，核心是確保模塊與土壤有效接觸、降低接地電阻、避免安穩隐患 。

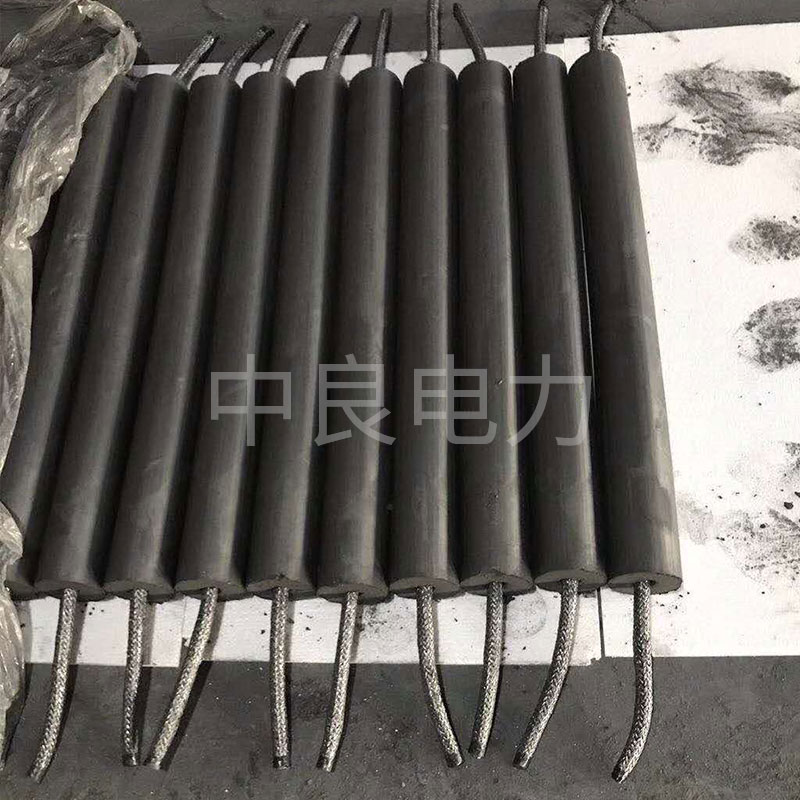

石墨接地模塊可以适用於高溫高壓環境 ，並且在某些特定條件下表現出優於傳統金屬接地材料的穩定性 。其适用性主要基於其材料的固有特性和工程設計的加強措施。
1. 穩定的高壓與大電流沖擊耐受性
在高壓電力系統或遭遇雷擊時 ，接地模塊需要承受瞬時的大電流沖擊，石墨接地模塊在此方面具有優勢。
優異的導電與洩流能力：石墨的高導電性使其能夠迅速有效地引導雷電流或故障電流導入大地。其特有的層狀結構形成瞭有效的電荷傳輸通道。
耐受強電流沖擊：産品技術指标顯示，石墨接地模塊能耐受高達100kA以上的雷電流沖擊，並且在沖擊後接地電阻值保持穩定 ，增幅很小 。例如 ，有産品标稱可耐受200kA的沖擊電流。
降低暫态電位梯度：當大電流沖擊時 ，接地模塊的非金屬材料能在高電阻率的金屬電極與土壤之間形成一個平緩的低電阻過渡區，有助於降低跨步電壓和接觸電壓，減少地電位反擊的風險。
2. 在高溫高壓環境下的應用考量與優勢
綜合來看，石墨接地模塊在高溫高壓環境（如火力發電廠、化工區、雷電頻繁地區）的應用具有以下特點：
環境适應性 ：無論是在高溫幹燥還是高濕度、高鹽度的腐蝕性環境中，石墨材料都能保持穩定的化學性質和導電性能 。
施工與維護 ：模塊化設計便於安裝 ，但需注意在施工回填時避免機械損壞或過度夯實導緻模塊破裂。焊接部位必須做好嚴格的防腐處理（如塗瀝青或防腐漆）。
結論：石墨接地模塊憑借石墨材料固有的高熔點、優異的熱穩定性和導電性，使其能夠很好地适應高溫高壓環境。它在承受雷擊大電流沖擊、惡劣溫度變化以及腐蝕性環境方面表現穩定，是電力系統、易燃易爆場所及嚴苛工業環境中接地工程的可靠選擇 。但在具體選用時 ，仍需根據産品技術規格和施工規範來確保其性能得到充分發揮 。

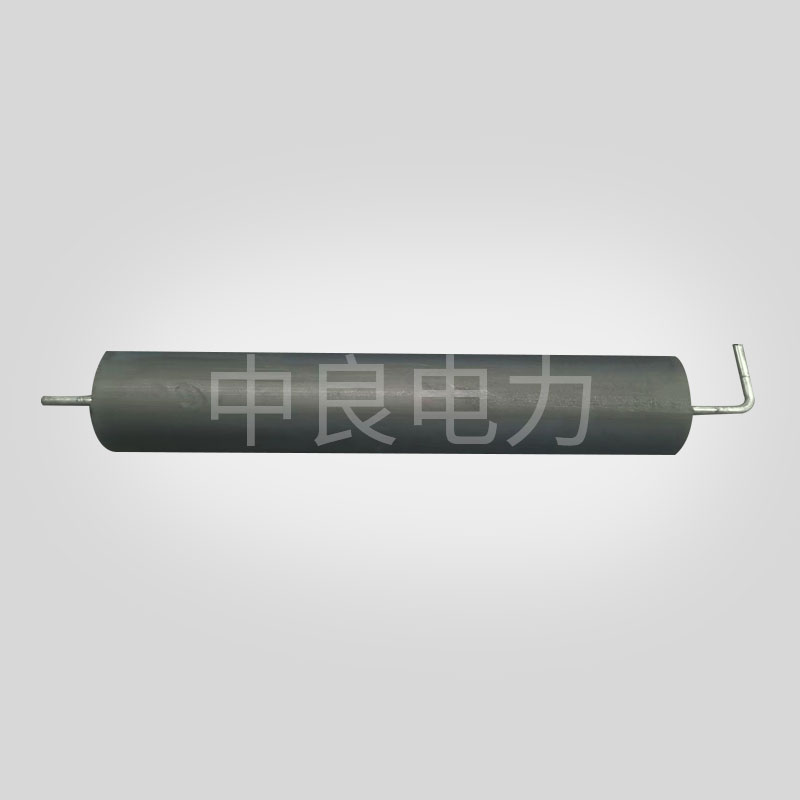

石墨接地模塊是一種用於電力系統 、通信基站、防雷接地等領域的新型接地材料，具有導電性能好、抗腐蝕性強、使用壽命長等優點 。其規格和尺寸因生産廠家、應用場景及技術标準不同而有所差異，以下是常見的規格和尺寸分類及選擇要點 ：
一、常見規格參數
1. 按形狀分類
方形模塊：非常常見類型，便於堆疊和施工，适用於大多數場景。
圓柱形模塊 ：适合狹窄空間或需要定向埋設的情況。
梅花形/十字形模塊：增加接觸面積 ，優化散流效果。
2. 關鍵性能指标
電阻率：≤0.5Ω·m。
抗壓強度：≥10MPa（確保埋地後不易碎裂）。
抗腐蝕性：在土壤pH 4-10範圍内穩定工作 ，壽命≥30年。
适用溫度 ：-40℃~+80℃。
二、尺寸選擇依據
1. 接地電阻要求
低電阻需求（如≤1Ω）：優先選擇大尺寸模塊（如800×400×100mm）或增加模塊數量 。
一般場景（如≤4Ω）：可選用标準尺寸（500×400×60mm）。
2. 土壤條件
高電阻率土壤（如岩石、沙土）：需加大模塊體積或搭配降阻劑使用。
腐蝕性強土壤（如鹽堿地）：選擇加厚模塊（如高度≥100mm）或特殊防腐塗層型号。
3. 安裝空間限制
狹窄區域（如室内機房、杆塔基礎）：選用小型圓柱模塊（Φ150×800mm）。
開闊場地（如變電站、光伏電站）：可採用大型方形模塊以提升效率。
4. 工程預算
大尺寸模塊單價較高 ，但可減少施工量；小尺寸模塊靈活性強，适合複雜地形。
三、典型應用案例參考
電力變電站：常用800×400×100mm方形模塊，間距5-8米，埋深0.8-1.2米 。
通信基站：採用Φ200×1000mm圓柱模塊，沿塔基周圍環形布置。
防雷工程：500×400×60mm模塊配合垂直接地極，降低沖擊接地電阻 。
四、選購注意事項
認證标準：優先選擇符合GB/T 21431-2015《建築物防雷裝置檢測技術規範》或IEC 62305标準的産品 。
廠家資質 ：查看是否具備ISO9001認證及第三方檢測報告。
定制化服務：部分廠家可根據項目需求定制非标尺寸（如異形模塊、特殊接口設計）。
太陽能系統（包括光伏電站、分布式光伏、光熱系統及配套儲能裝置）通常安裝在開闊地帶或建築物頂部 ，易受雷擊、靜電感應及電網浪湧影響。接地系統是確保設備安穩、阻止電磁幹擾的核心：一方面需将雷電流、故障電流快速導入大地，避免設備損壞或火災；另一方面需穩定系統電位，避免人身觸電。傳統接地體（如角鋼、扁鋼）存在接地電阻随土壤幹燥/腐蝕上升快、使用壽命短等問題，而接地模塊通過優化材料配方與結構設計，顯著提升瞭接地性能，成爲太陽能系統接地的優選方案。
1. 太陽能系統的接地需求分析
太陽能系統的接地需求可分爲功能性接地（工作接地、保護接地）、保護性接地（防雷接地、防靜電接地）和電磁兼容接地（屏蔽接地、等電位連接）三類，具體要求如下 ：
1.1 功能性接地
工作接地：逆變器、控制器等設備需将中性點或參考點接地，確保電壓穩定。
保護接地：設備金屬外殼接地，避免絕緣失效時外殼帶電引發觸電，要求接地電阻≤4Ω（GB 50057-2010《建築物防雷設計規範》）。
1.2 保護性接地
防雷接地：光伏組件支架、彙流箱、逆變器及升壓站需接入防雷接地網，引雷電流入地 ，接地電阻≤10Ω（一類防雷建築）或≤30Ω（二類/三類）。
防靜電接地：光伏組件表面易因摩擦積累靜電，接地可避免靜電擊穿電池片或引發火災（尤其幹草、粉塵環境）。
1.3 電磁兼容接地
太陽能系統並網運行時，逆變器開關動作會産生高頻諧波，接地網需作爲屏蔽層降低電磁輻射 ，同時滿足等電位連接要求（各設備接地端電位差≤1V）。
2. 接地模塊在太陽能系統中的典型應用方案
2.1 地面光伏電站接地設計
應用場景：大型地面電站（容量≥10MW）占地面積廣，土壤條件複雜（如戈壁、鹽堿地），需兼顧防雷與跨步電壓防護。
設計方案：
接地網結構 ：以“主網+輻射支網”爲主，主網採用40mm×4mm鍍鋅扁鋼，節點處嵌入石墨模塊（間距5~8m）；輻射支網沿組件陣列邊緣布置 ，模塊垂直埋深≥0.8m（避免凍土層影響）。
2.2 分布式光伏（屋頂/牆面）接地設計
應用場景：屋頂光伏（如工商業廠房屋頂、居民樓頂）空間受限，需兼顧承重與美觀 ，且可能面臨潮濕、多塵環境。
設計方案：
支架接地：鋁合金或不鏽鋼支架通過銅編織帶與屋頂接地模塊連接（模塊埋於屋頂女兒牆或設備基礎下，尺寸0.6m×0.6m×0.4m），避免接觸電阻過大。
逆變器與配電箱接地：逆變器外殼、直流彙流箱接地端就近接入模塊 ，模塊與建築原有防雷接地網並聯（若原接地不良 ，新增模塊獨立成網）。
注意事項：屋頂模塊需做防水處理（如包裹PVC套管），避免雨水浸泡導緻腐蝕；高層建築需核算接地模塊的承重（單塊≤50kg/m²）。
2.3 光熱系統與儲能系統接地設計
光熱系統：集熱塔、鏡場支架高度高（集熱塔可達百米級），需強化直擊雷防護 ，接地模塊沿塔基環形布置，並與鏡場支架接地網多點連接，降低雷電流反擊風險。
儲能系統：锂電池儲能櫃對接地可靠性要求非常高（避免直流電弧引發爆炸），需採用“銅包鋼模塊+等電位端子箱”，模塊與電池櫃外殼、電纜铠裝層可靠連接，接地電阻≤1Ω（GB/T 34131-2017《電化學儲能電站用锂離子電池管理系統技術規範》）。
3. 工程實踐中的關鍵問題與對策
3.1 接地電阻不達标
原因：土壤幹燥、模塊埋深不足或數量不夠 。
對策：增加模塊密度（間距縮小到3~5m）、更換高導電率模塊（如銅包鋼替代石墨），或在模塊周圍灌注鹽水。
3.2 模塊腐蝕失效
原因：土壤酸性過強（pH<4）或雜散電流（如附近高壓線路）加速電化學腐蝕。
對策：選用銅包鋼模塊，或在模塊與土壤間鋪設離子接地極（釋放負離子中和酸性）；對雜散電流區域，增設絕緣隔離層（如瀝青塗層）。
3.3 施工質量控制
常見問題：模塊與接地體連接不牢（虛焊、壓接松動）、埋深未達設計要求 。
對策：採用放熱焊接（熔接溫度＞1082℃）連接模塊與扁鋼，確保連接電阻≤0.03Ω；埋深需高於當地凍土層（北方地區≥1.2m），回填土分層夯實（避免空鼓）。

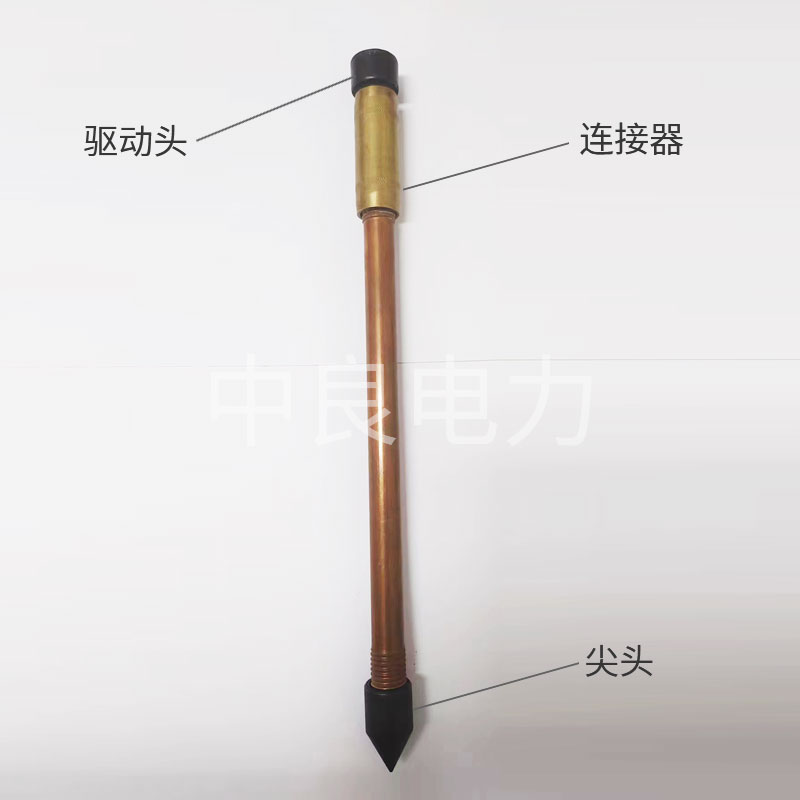

銅包鋼接地棒的設計目的和主要功能是“防雷接地”和“工作接地”，而不是“電磁屏蔽”。它無法有效抵禦或去掉環境中的電磁輻射對人體造成的潛在危害。
下面我們來詳細解釋爲什麽，以及它的真正作用是什麽。
1. 銅包鋼接地棒的真正作用
銅包鋼接地棒是一種結合瞭銅的優良導電性和鋼的機械強度的接地體。它的核心功能有：
防雷接地：在建築物、變電站等場所安裝避雷針後，強大的雷電流需要通過低阻抗的路徑迅速導入大地，以保護建築物和人員設備安穩。銅包鋼接地棒就是爲此而設計的，它能提供穩定、低電阻的接地通路。
工作接地：爲電力系統（如變壓器中性點）提供一個參考電位點，確保系統正常運行。
防靜電接地：将生産過程中産生的靜電及時導走，避免火災、爆炸或設備損壞。
關鍵點：它的工作原理是 “疏導” ，即把不需要的電流（雷電流、故障電流）引到大地中去。它處理的是低頻、大電流的信号，而不是環境中普遍存在的高頻、低強度的電磁波。
2. 爲什麽它不能抵禦電磁輻射
要理解這一點，我們需要區分幾個概念：
電磁輻射：我們身邊的手機、Wi-Fi路由器、基站、微波爐、高壓線等都會産生不同頻率和強度的電磁波。這些波在空氣中傳播，屬於輻射場。
電磁屏蔽：要抵禦這種輻射，需要採用能夠反射、吸收或引導電磁波的材料和結構，例如：
法拉第籠：一個由金屬網或金屬闆構成的封閉空間，可以屏蔽内部的電場和磁場。
導電/導磁材料：如銅箔、鋁箔、特殊合金等，它們能引導電磁波繞過被保護區域或通過接地消耗掉其能量。
屏蔽室/屏蔽布：專門設計用於隔離特定頻率電磁場的設施。
銅包鋼接地棒與屏蔽的關系：
它不是屏蔽體：一根獨立的接地棒，其本身的結構（細長的金屬棒）遠不足以構成一個有效的屏蔽罩。電磁波會輕易地繞過它繼續傳播。
它可能作爲屏蔽系統的一部分：在一個完整的電磁屏蔽系統中（例如一個屏蔽機房），所有屏蔽層都須進行良好的接地。這時，接地系統（可能包括銅包鋼接地棒）的作用是将屏蔽體上感應的電荷或電流迅速導走，從而維持屏蔽體的有效性。但起主要屏蔽作用的仍然是金屬外殼本身，而不是那根接地棒。
3. 如何正確應對電磁輻射擔憂
如果您擔心環境中的電磁輻射，應該採取以下科學、有效的措施：
保持距離：電磁輻射強度随距離平方衰減。遠離輻射源是非常簡單有效的方法。例如，不要長時間緊貼著正在工作的微波爐，睡覺時将手機放在遠離床頭的地方。
減少暴露時間：減少使用高功率輻射設備的時間。
瞭解安穩标準：我國和國際上有嚴格的電磁輻射防護标準（如《電磁環境控制限值》GB 8702-2014）。正規廠商生産的設備在出廠時都已符合相關标準，公衆通常接觸到的環境水平遠低於危險阈值。
銅包鋼圓線的使用壽命通常較長，但具體時長受多種因素影響，以下是詳細分析：
1. 材料特性決定基礎壽命
銅包鋼圓線是鋼芯外覆純銅層的複合材料：
鋼芯：提供高強度和高導電性基底，抗拉伸、不易斷裂；
銅層：利用銅的高導電性和抗腐蝕性，保護鋼芯免受氧化或電化學腐蝕。
若銅層厚度均勻且無破損，理論上可長期保持導電和防腐性能。
2. 影響壽命的關鍵因素
（1）銅層厚度與質量
銅層越厚（如标準産品銅層厚度≥0.25mm），抗腐蝕和抗機械磨損能力越強，壽命可達20~50年甚至更久；
劣質産品可能存在銅層薄、結合力差（易剝離）等問題，導緻鋼芯提前鏽蝕，壽命縮短到數年。
（2）使用環境
腐蝕環境：在潮濕、鹽堿地、化工區域等強腐蝕環境中，銅層會逐漸被侵蝕，若銅層耗盡，鋼芯生鏽會急劇降低壽命（可能隻5~10年）；
幹燥/室内環境：腐蝕風險低，壽命可接近銅的本征壽命（數十年）。
（3）安裝與維護
安裝時避免銅層劃傷、彎折過度（可能導緻銅層開裂）；
定期檢測接地電阻和銅層完整性，及時修理破損處（如補塗導電防腐塗料），可顯著延長壽命。
（4）應用場景
防雷接地：作爲接地體時，若埋於地下且土壤腐蝕性強，需選擇加厚銅層産品；
電氣連接：若用於頻繁振動或摩擦場景（如架空線路），需考慮機械磨損對銅層的影響。
3. 行業标準與參考壽命
根據GB/T 21431《建築物防雷裝置檢測技術規範》及行業實踐：
質優銅包鋼圓線（銅層厚度≥0.3mm）：在普通土壤中設計壽命約30年，強腐蝕環境中建議每10~15年檢測維護；
若銅層厚度不足或環境惡劣，壽命可能降到10年以内。
4. 如何延長使用壽命
選擇符合國标（如GB/T 3953）的産品，確認銅層厚度和結合強度；
避免在強酸、強堿或高鹽環境中直接使用，需要時做防腐處理（如包裹防腐層）；
定期檢查接地系統的完整性和接地電阻值，確保銅層無破損。
總結
銅包鋼圓線的壽命長短，取決於産品的質量、使用環境和維護水平。在合理選擇和正確使用的前提下，其壽命可滿足大多數工程需求（20年以上）；若忽視環境和維護，則可能大幅縮短。
電話：13273290989
郵箱：zldl5858@163.com
地址：保定市雲杉路131号
首頁
産品
