接地模塊在太陽能系統中的應用研究與實踐

太陽能系統（包括光伏電站、分布式光伏、光熱系統及配套儲能裝置）通常安裝在開闊地帶或建築物頂部，易受雷擊、靜電感應及電網浪湧影響。接地系統是確保設備安穩、阻止電磁幹擾的核心

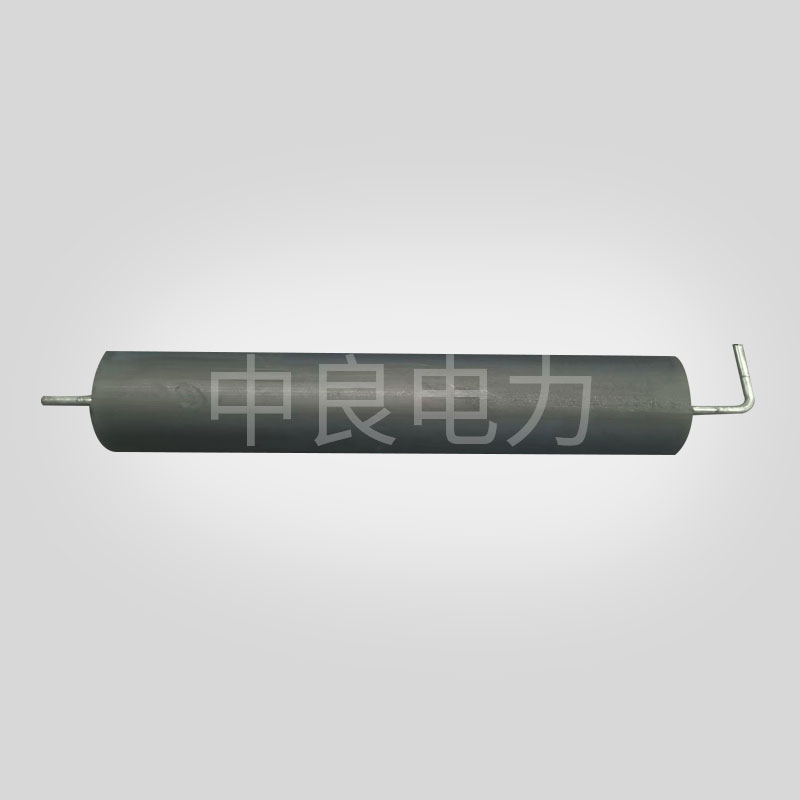

：一方面需将雷電流、故障電流快速導入大地，避免設備損壞或火災；另一方面需穩定系統電位，避免人身觸電。傳統接地體（如角鋼、扁鋼）存在接地電阻随土壤幹燥/腐蝕上升快、使用壽命短等問題，而接地模塊通過優化材料配方與結構設計，顯著提升瞭接地性能，成爲太陽能系統接地的優選方案。

1. 太陽能系統的接地需求分析

太陽能系統的接地需求可分爲功能性接地（工作接地、保護接地）、保護性接地（防雷接地、防靜電接地）和電磁兼容接地（屏蔽接地、等電位連接）三類，具體要求如下
：

1.1 功能性接地

工作接地：逆變器、控制器等設備需将中性點或參考點接地，確保電壓穩定。

保護接地：設備金屬外殼接地，避免絕緣失效時外殼帶電引發觸電，要求接地電阻≤4Ω（GB 50057-2010《建築物防雷設計規範》）。

1.2 保護性接地

防雷接地：光伏組件支架、彙流箱、逆變器及升壓站需接入防雷接地網，引雷電流入地，接地電阻≤10Ω（一類防雷建築）或≤30Ω（二類/三類）。

防靜電接地：光伏組件表面易因摩擦積累靜電，接地可避免靜電擊穿電池片或引發火災（尤其幹草、粉塵環境）。

1.3 電磁兼容接地

太陽能系統並網運行時，逆變器開關動作會産生高頻諧波
，接地網需作爲屏蔽層降低電磁輻射，同時滿足等電位連接要求（各設備接地端電位差≤1V）。

2. 接地模塊在太陽能系統中的典型應用方案

2.1 地面光伏電站接地設計

應用場景：大型地面電站（容量≥10MW）占地面積廣，土壤條件複雜（如戈壁、鹽堿地），需兼顧防雷與跨步電壓防護。

設計方案：

接地網結構：以“主網+輻射支網”爲主，主網採用40mm×4mm鍍鋅扁鋼，節點處嵌入石墨模塊（間距5~8m）；輻射支網沿組件陣列邊緣布置，模塊垂直埋深≥0.8m（避免凍土層影響）。

2.2 分布式光伏（屋頂/牆面）接地設計

應用場景：屋頂光伏（如工商業廠房屋頂、居民樓頂）空間受限，需兼顧承重與美觀，且可能面臨潮濕、多塵環境。

設計方案：

支架接地：鋁合金或不鏽鋼支架通過銅編織帶與屋頂接地模塊連接（模塊埋於屋頂女兒牆或設備基礎下，尺寸0.6m×0.6m×0.4m），避免接觸電阻過大。

逆變器與配電箱接地
：逆變器外殼、直流彙流箱接地端就近接入模塊，模塊與建築原有防雷接地網並聯（若原接地不良，新增模塊獨立成網）。

注意事項：屋頂模塊需做防水處理（如包裹PVC套管），避免雨水浸泡導緻腐蝕；高層建築需核算接地模塊的承重（單塊≤50kg/m²）。

2.3 光熱系統與儲能系統接地設計

光熱系統：集熱塔、鏡場支架高度高（集熱塔可達百米級），需強化直擊雷防護，接地模塊沿塔基環形布置，並與鏡場支架接地網多點連接，降低雷電流反擊風險。

儲能系統：锂電池儲能櫃對接地可靠性要求非常高（避免直流電弧引發爆炸），需採用“銅包鋼模塊+等電位端子箱”，模塊與電池櫃外殼、電纜铠裝層可靠連接，接地電阻≤1Ω（GB/T 34131-2017《電化學儲能電站用锂離子電池管理系統技術規範》）。

3. 工程實踐中的關鍵問題與對策

3.1 接地電阻不達标

原因：土壤幹燥、模塊埋深不足或數量不夠。

對策：增加模塊密度（間距縮小到3~5m）、更換高導電率模塊（如銅包鋼替代石墨），或在模塊周圍灌注鹽水。

3.2 模塊腐蝕失效

原因：土壤酸性過強（pH<4）或雜散電流（如附近高壓線路）加速電化學腐蝕。

對策：選用銅包鋼模塊，或在模塊與土壤間鋪設離子接地極（釋放負離子中和酸性）；對雜散電流區域，增設絕緣隔離層（如瀝青塗層）。

3.3 施工質量控制

常見問題：模塊與接地體連接不牢（虛焊、壓接松動）、埋深未達設計要求。

對策：採用放熱焊接（熔接溫度＞1082℃）連接模塊與扁鋼，確保連接電阻≤0.03Ω；埋深需高於當地凍土層（北方地區≥1.2m），回填土分層夯實（避免空鼓）。
