防雷接地模塊适用於建築物防雷裝置。以下從原理 、優勢兩方面爲你詳細分析：
原理适配
建築物的防雷裝置主要由接閃器 、引下線和接地裝置組成。當雷電擊中接閃器時，強大的雷電流會通過引下線傳導到接地裝置，然後引入大地，從而保護建築物和内部人員設備的安穩。 防雷接地模塊是一種以非金屬材料爲主的接地體 ，它由導電性、穩定性較好的非金屬礦物質和電解物質組成。将其與傳統的金屬接地體配合使用或單獨使用，能夠與土壤緊密接觸，降低接地體與土壤之間的接觸電阻，爲雷電流提供一個低電阻的通路，使雷電流可以順利地流入大地 ，這與建築物防雷裝置中接地裝置的功能原理相契合 。
具備一定優勢
降低接地電阻：在一些土壤電阻率較高的地區，如岩石、砂質土壤等，傳統金屬接地體很難達到理想的接地電阻要求 。防雷接地模塊具有很強的吸濕保濕能力，能與土壤充分結合，形成低電阻的導電通道，有效降低接地電阻，確保雷電流能夠快速消散。
抗腐蝕性好：建築物的使用壽命通常較長 ，接地裝置需要在長期的使用過程中保持穩定的性能。防雷接地模塊一般採用抗腐蝕的非金屬材料，不易受到土壤中化學物質的腐蝕，具有較長的使用壽命 ，減少瞭接地裝置因腐蝕而損壞的風險，確保瞭建築物防雷系統的長期可靠性。
施工方便 ：防雷接地模塊體積小、重量輕，便於運輸和安裝。在建築物施工過程中，可以根據實際情況靈活布置，不受地形和空間的限制。而且其安裝過程相對簡單，能夠縮短施工周期，降低施工難度和成本。
穩定性高：該模塊的性能穩定，在不同的環境條件下都能保持良好的接地效果。它受氣候變化的影響較小，能夠在長期的運行中爲建築物防雷裝置提供可靠的接地確保。
一、接地模塊在建築工程中的必要性
接地系統是建築工程電氣安穩的核心組成部分，其核心功能是将雷電 、漏電或故障電流安穩導入大地，避免人身觸電、設備損壞及火災等事故。随著現代建築向高層化、智能化、複雜化發展，對接地系統的可靠性要求顯著提升，而傳統接地材料（如角鋼 、鋼管 、扁鋼等金屬導體）逐漸暴露出局限性，接地模塊的引入成爲必要補充甚至關鍵替代方案，其必要性主要體現在以下方面：
1. 解決複雜地質條件下的接地難題
建築工程選址多樣，可能面臨高電阻率地質環境（如岩石區、砂質土、幹燥黃土 、凍土層等），傳統金屬接地體依賴與土壤的直接接觸電阻，此類環境下土壤導電性差，接地電阻難以滿足規範要求（一般要求≤4Ω，重要建築或雷電高發區需更低）。接地模塊通過填充高導電性材料（如膨潤土、石墨、電解質等），與土壤形成“低電阻通道”，大幅降低接觸電阻；同時其多孔結構能吸附土壤水分並保持濕潤，長期維持穩定的導電環境，有效解決高阻土壤的接地瓶頸 。
2. 提升接地系統的長期穩定性和耐久性
傳統金屬接地體易受環境腐蝕（如土壤中的酸堿鹽、地下水氯離子等），尤其在沿海地區（高鹽霧）、化工園區（酸堿氣體滲透）或北方凍融循環區域 ，金屬腐蝕速率加快 ，導緻接地體截面積減小、接觸電阻逐年上升，甚至斷裂失效 。接地模塊通常採用抗腐蝕的非金屬材料（如石墨、碳基複合材料）爲主體，或通過防腐塗層（如環氧樹脂、鋅層）保護金屬骨架，抗腐蝕性能遠優於金屬，長期保持接地電阻穩定。
3. 适應特殊場景的安穩需求
雷電防護：高層建築 、通信基站、變電站等需快速洩放雷電流，接地模塊的高導電性與低電阻特性可縮短雷電流散流路徑，降低雷擊點電位梯度，減少反擊風險（即雷電流通過接地體反擊到建築物内部電氣系統）。
電氣安穩 ：數據中心、醫院手術室、智能樓宇等對漏電保護要求非常高 ，接地模塊能確保故障電流（如設備外殼漏電）快速導入大地，将接觸電壓控制在安穩範圍内（一般≤50V），避免人員觸電傷亡 。
節能與電磁兼容：在變電站、光伏電站等設施中 ，低接地電阻可減少系統損耗（如變壓器中性點接地電阻過高會導緻額外電能損耗），同時阻止電磁幹擾（如高頻設備産生的雜散電流通過接地模塊快速消散，降低對周邊電子設備的幹擾）。
二、接地模塊的應用技巧
爲充分發揮接地模塊的性能優勢，需結合工程實際 ，在設計、選型、施工及檢測環節掌握關鍵技巧：
1. 科學選型：匹配工程需求與環境條件
類型選擇 ：根據地質條件優先選用“非金屬主體+高導電填充物”模塊（如石墨基、膨潤土基），高腐蝕環境可選全石墨模塊或帶防腐塗層的複合模塊；若需兼顧機械強度（如深埋或承壓區），可選擇内嵌金屬骨架（如銅包鋼、鍍鋅鋼）的混合模塊。
參數匹配：根據設計接地電阻值計算所需模塊數量（公式：總接地電阻≈單模塊接地電阻/並聯模塊數，需考慮土壤散流電阻）。
規格适配：常見模塊尺寸爲0.5m×0.5m×0.5m到2m×1m×0.8m，大尺寸模塊适用於深層接地（如電阻率非常高的岩石區），小尺寸模塊适合淺層或空間受限區域（如建築物周邊綠化帶）。
2. 合理布局：優化接地網絡結構
埋設深度：一般要求模塊頂部距地面≥0.8m，但高寒地區可加深到1.5m以下（避免凍土影響導電性）；若土壤分層明顯（如表層幹土 、下層濕土），應将模塊埋設於低電阻率土層（可通過地質勘探確定）。
間距設置 ：模塊間水平間距建議≥3-5倍模塊邊長（避免相互屏蔽效應，確保散流效果），例如2m×1m模塊間距宜≥6m。垂直布置時，多層模塊間距≥2m。
連接方式 ：模塊間通過鍍鋅扁鋼（≥40mm×4mm）或銅絞線（≥50mm²）連接 ，焊接處需做防腐處理（塗瀝青或包裹防腐膠帶）；模塊與接地網主筋（如建築物基礎鋼筋）需可靠連接（採用放熱焊接或專門接地端子），形成整體接地網絡 。
3. 精細化施工：確保模塊與土壤有效接觸
預處理土壤：埋設前清理回填土中的石塊、建築垃圾，若土壤過於幹燥（如砂土），可預先灑水濕潤（但避免積水）；在高阻土區域，可混合膨潤土、木炭粉或降阻劑（與模塊填充物成分一緻）回填 ，進一步降低接觸電阻 。
模塊安裝：将模塊水平放置（或根據設計垂直打入），確保其與土壤充分接觸（無空隙）；若採用垂直埋設（如鑽孔法），需用鑽機打孔（孔徑略大於模塊尺寸），放入模塊後回填導電土並夯實。
連接可靠性 ：模塊引出線與接地網的連接點需牢固（焊接長度≥扁鋼寬度的2倍，且雙面施焊），焊接後去掉焊渣並塗抹防腐漆；銅-鋼連接時需避免電化學腐蝕（如採用銅包鋼過渡接頭）。
4. 嚴格檢測與維護：確保長期有效性
接地電阻檢測：施工完成後需用接地電阻測試儀（如ZC-8型）測量 ，實測值應≤設計值（一般工程≤4Ω，一類防雷建築≤10Ω，數據中心≤1Ω）；每年雷雨季前複測 ，監測電阻變化趨勢。
腐蝕與破損檢查：定期檢查模塊表面（尤其是金屬骨架部分）是否有鏽蝕、開裂，連接點是否松動或腐蝕；若發現異常，需及時修整或更換模塊。
環境适應性維護：在凍土區，冬季需檢查模塊是否被凍土擠壓變形；在沿海地區，定期清理模塊周圍的鹽結晶（可用淡水沖洗），避免局部高電阻 。
總結
接地模塊通過其高導電性、強抗腐蝕性及環境适應性 ，有效解決瞭傳統接地技術在複雜地質、特殊場景及長期穩定性中的痛點，是現代建築工程接地系統不可或缺的組成部分。合理選型、科學布局 、精細施工及嚴格維護是發揮其效能的關鍵，工程師需結合具體工程需求（如建築類型 、地質條件、安穩等級）制定針對性方案，實現“安穩 、可靠 、經濟”的接地目标。
選擇合适的銅包鋼圓線可從以下方面著手 ：
明確使用場景與要求
接地系統：若用於一般建築防雷接地，需考慮土壤腐蝕性 。在腐蝕性強地區 ，要選防腐性能好的銅包鋼圓線；在通信基站接地中，對信号傳輸穩定性要求高，應選導電性佳、電阻低的産品。
電力傳輸：根據傳輸功率大小選規格 ，功率大則選截面積大的銅包鋼圓線，以降低電阻和減少傳輸損耗 。
關注關鍵性能指标
導電性：銅層厚度影響導電性，一般銅層越厚 ，導電性越好。通常銅層厚度應在 0.254mm 以上，可確保良好導電性能，滿足大多數接地和傳輸需求。
機械性能：包括抗拉強度和柔韌性。抗拉強度高能承受安裝和使用中的拉力，避免斷裂；柔韌性好便於施工敷設，可适應不同地形和彎曲要求 。抗拉強度一般需達到 600MPa 以上。
防腐性能：銅包鋼圓線常埋於地下或暴露在惡劣環境，防腐性能非常重要 。可採用鍍鋅、鍍銅等防腐處理工藝，或選擇有良好密封防護的産品，以延長使用壽命。
考量産品規格與尺寸
直徑 ：根據實際使用場景和設計要求確定。一般來說，接地系統中，較小規格如 10 - 16mm 可用於一般建築物；大型變電站等則可能需 20 - 30mm 甚至更大規格 。電力傳輸中，要根據傳輸電流大小選擇合适直徑。
長度 ：按實際用量確定，盡量選擇有不同長度規格可供選擇的産品，以減少接頭，降低電阻和故障點。
檢查産品質量與認證
外觀 ：表面應光滑、無裂紋、無毛刺、無明顯的凹坑和劃痕，銅層均勻，無露鐵現象 。
認證：選擇通過相關質量認證的産品，如 ISO9001 質量管理體系認證等 ，確保産品質量符合标準和規範。
柔性接地模塊在通信領域中具有顯著的應用優勢 ，主要體現在以下幾個方面：
一、優異的導電與降阻性能
高導電性材料
柔性接地模塊通常採用高純度石墨、碳基複合材料或添加金屬粉末等導電性能優異的材料制成，具備良好的導電能力 ，有助於降低接地電阻。
有效降低接地電阻
在高土壤電阻率地區（如岩石 、沙地 、幹燥土壤等），傳統金屬接地體難以達到理想的接地效果 。柔性接地模塊通過與土壤形成較大的接觸面積，並利用其本身的導電特性，可顯著降低接地系統的整體接地電阻，提高接地系統的可靠性。
二、适應複雜地質條件
良好的柔性與可塑性
柔性接地模塊具有優良的柔韌性和可彎曲性 ，能夠适應各種不規則地形和複雜地質環境 ，如山區 、岩石地帶、建築密集區等，安裝靈活 ，施工便捷。
強抗腐蝕性
柔性接地模塊多採用抗腐蝕材料（如經過防腐處理的石墨、合金等），相比傳統鍍鋅鋼 、銅材等金屬材料，具備更強的抗化學腐蝕和電化學腐蝕能力，使用壽命更長，一般可達30年以上。
三 、提升接地系統安穩性與穩定性
減少雷擊與過電壓危害
在通信基站、機房等關鍵設施中，接地系統是防雷保護的重要組成部分。柔性接地模塊通過降低接地電阻 ，能更快速有效地将雷電流、故障電流導入大地，從而保護通信設備免受雷擊、浪湧等影響，提高系統運行穩定性。
熱穩定性好，抗腐蝕老化
柔性接地模塊在通過大電流時不易産生局部過熱，具備良好的熱穩定性 。同時，其材料耐老化、抗紫外線，長期使用性能穩定，适合戶外長期運行 。
四 、低碳與施工友好
低碳無污染
柔性接地模塊多採用非金屬材料（如石墨類），對土壤和環境友好，不會像某些金屬接地體那樣可能因腐蝕産物污染土地，符合綠色低碳要求。
施工簡便，維護成本低
模塊化設計，重量輕 ，便於運輸與施工；無需深挖大面積基礎，尤其在岩石或受限區域更具優勢 。且後期幾乎不需維護 ，大大降低瞭全生命周期成本 。
五 、适用於多種通信場景
通信基站：特别是在高土壤電阻率或地形複雜的山區基站，柔性接地模塊可有效解決接地難題。
數據中心與通信機房：確保設備安穩，避免雷電及電力故障帶來的損害。
總結
柔性接地模塊憑借其優異的導電與降阻性能、強适應性與抗腐蝕能力 、良好的熱穩定性與低碳特性，在通信領域中爲接地系統提供瞭更加可靠、安穩、經濟、有效的解決方案，尤其适用於高電阻率地區和複雜施工環境 ，是現代通信工程接地系統的重要組成部分 。

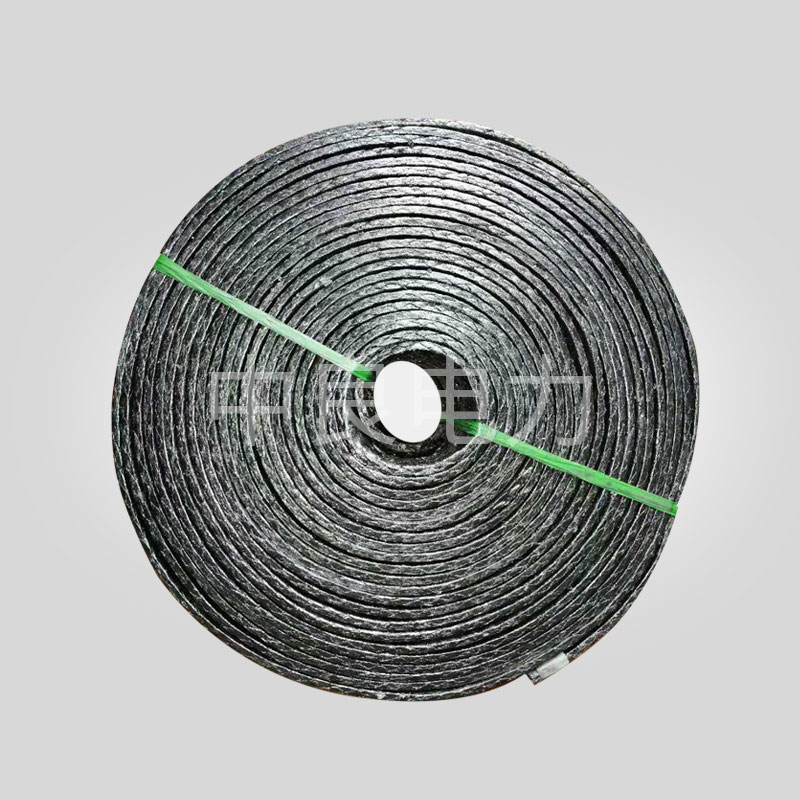

石墨接地帶在降低大地電勢方面具有顯著效果，其作用機制和性能表現可通過以下幾個方面綜合分析：
一、核心作用機制
有效散流與降低接地電阻
石墨接地帶的高導電性（電阻率約爲傳統鋼材的 1/10）和較大表面積（如螺旋狀結構設計）能顯著擴大電流散流範圍。例如 ，在高土壤電阻率區域（如 1000Ω・m），通過延長石墨接地帶的射線長度或配合降阻劑，可将接地電阻降低 70% 以上。COMSOL 仿真顯示，柔性石墨繞包樁基能使地表電位分布更均勻，有效減少地電位升高風險。
改善土壤導電性能
石墨材料與土壤的相容性較好，且部分産品（如含離子填充的柔性等離子接地極）可通過釋放離子降低周圍土壤電阻率 30%-50%。此外，石墨的吸水性可維持土壤濕潤，在幹旱季節仍能穩定接地電阻。
二、性能優勢與适用場景
複雜環境下的長期穩定性
石墨接地帶在酸 、堿 、鹽等腐蝕性土壤中表現優異，抗腐蝕壽命遠高於鍍鋅鋼等傳統材料 。例如，在内蒙古鹽堿土壤中，石墨扁帶埋設多年後接地電阻波動小於 5%，而鍍鋅鋼腐蝕導緻電阻上升高於30%。其低碳特性（無重金屬釋放）也使其适用於對環境敏感的區域 。
高土壤電阻率區域的針對性優化
在砂土等電阻率較高的土壤中 ，石墨接地帶通過增加散流面積（如螺旋結構）和埋設深度 ，可突破傳統接地材料的降阻瓶頸。研究表明，在土壤電阻率 ρ=2000Ω・m 時，石墨螺旋接地極的接地電阻比 Φ10mm 鍍鋅鋼低 40% 以上。
雷電沖擊與短路電流下的可靠表現
石墨材料的沖擊阻抗特性優於金屬：雷電流幅值加大時 ，其阻抗下降趨勢更平緩，且波形變陡時阻抗上升幅度小於銅、鋼。在工頻短路電流下 ，雖然特高壓輸電線路需通過加大截面積控制溫升（≤280℃），但石墨接地帶仍能滿足大多數中低壓系統的熱穩定性要求。
三、局限性與應用建議
機械強度與施工要求
石墨材料的抗拉伸和彎曲能力較弱，需避免在易受外力的環境中直接使用。實際工程中可採用铠裝保護或與金屬骨架複合的方式加大結構穩定性。
大電流場景的設計優化
對於特高壓輸電線路等需洩放大電流的場景，需通過加大石墨接地帶截面積（如採用 100mm² 以上規格）或增加並聯分支，以降低電流密度和溫升風險。
成本與經濟性平衡
石墨接地帶的初期成本略高於鍍鋅鋼，但全生命周期成本（含維護和更換）顯著更低。
結論
石墨接地帶通過有效散流、改善土壤導電性能和長期穩定性，能夠有效降低大地電勢 ，尤其在高土壤電阻率、強腐蝕和複雜地質條件下表現突出。其性能優勢使其成爲替代傳統金屬接地材料的優選方案，但需根據具體場景優化設計（如截面積 、結構形式）以充分發揮效能。
石墨接地模塊的導電材料通常以高純度石墨爲主要成分，一般情況下，這種材料本身對環境的污染較小，屬於相對低碳的材料 。以下是具體分析：
一 、石墨材料的低碳性
自然石墨或人工合成石墨：石墨是一種碳的同素異形體，具有良好的導電性、抗腐蝕性穩定性。在接地模塊中 ，常用的是經過加工處理的石墨粉或石墨顆粒，有時會與少量粘合劑（如膨潤土 、水泥等）混合 ，以形成具有一定機械強度和導電性能的模塊 。
穩定性強 ：石墨化學性質穩定，抗腐蝕，不易與土壤中的酸堿物質發生反應，使用壽命長，減少瞭頻繁更換帶來的環境幹擾 。
二 、可能存在的環境影響（但通常很小）
雖然石墨接地模塊本身較爲低碳 ，但在某些情況下仍需注意以下幾點：
生産過程中的污染 ：
石墨的開採和加工過程（如石墨礦的選礦、提純、粉碎等）可能會産生粉塵、廢水等，如果處理不當 ，可能對局部環境造成一定影響。
但這類污染主要發生在生産環節 ，而非使用環節。
廢棄後的處理：
石墨接地模塊使用壽命較長（通常可達幾十年），廢棄後如果随意丢棄，雖然不會像某些重金屬接地材料那樣造成嚴重污染，但仍建議進行合理回收或處置，避免對土地造成不必要的壓占或影響。
三、對比其他接地材料
與傳統的金屬接地材料（如鍍鋅鋼、銅材）或一些降阻劑（含化學物質，如氯化物、硫酸鹽等）相比，石墨接地模塊具有以下低碳優勢 ：
無腐蝕性：不會像某些金屬接地體那樣因腐蝕産生鏽水 ，污染土壤；
無化學污染：不像某些化學降阻劑可能含有重金屬或酸堿成分 ，對土壤和地下水有潛在威脅；
長效穩定：減少頻繁更換和維護帶來的資源浪費和環境影響 。

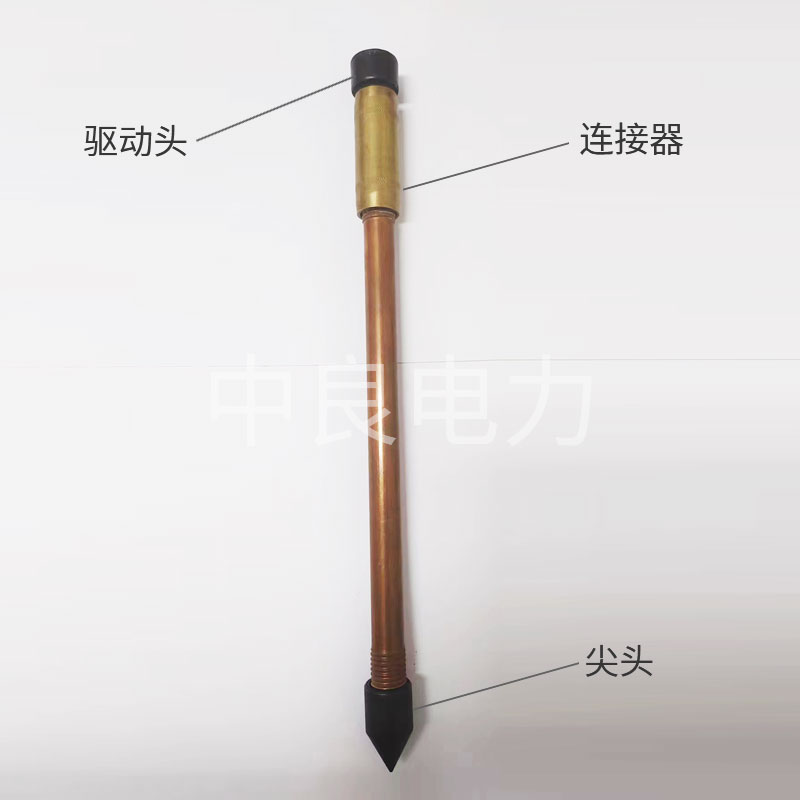

銅包鋼接地棒在建築工地中能起到防護作用，以下爲你詳細闡述：
防雷擊防護
建築工地通常有大量的高大機械設備、腳手架等金屬結構，且施工現場空曠開闊，容易遭受雷擊 。當雷電發生時，銅包鋼接地棒作爲防雷接地系統的關鍵組成部分 ，能夠将雷電産生的強大電流迅速引入大地。 其外層的銅具有良好的導電性，内層的鋼具有較高的機械強度 ，這種結構既確保瞭雷電流能夠順暢地通過接地棒傳導至地下，又能承受一定的拉力和壓力，確保在安裝和使用過程中不會輕易損壞，從而有效保護建築工地的人員和設備免受雷擊的損害。
靜電防護
在建築施工過程中，由於各種材料的摩擦、搬運以及機械設備運轉等原因，容易産生靜電。如果靜電不能及時導除 ，積累到一定程度可能會引發靜電火花，對於存在易燃易爆物品的施工環境（如存放油漆、塗料、氣體罐等的區域），靜電火花可能會引發火災或爆炸事故。 銅包鋼接地棒可以将産生的靜電及時傳導到大地，避免靜電的積累 ，降低火災和爆炸的風險 ，爲建築工地提供穩定的施工環境。
電氣系統穩定防護
建築工地會使用大量的電氣設備 ，如電焊機、起重機、混凝土攪拌機等 。這些電氣設備在運行過程中可能會出現漏電故障，如果漏電電流不能及時導入大地，會對操作人員的生命穩定造成嚴重威脅。 銅包鋼接地棒與電氣設備的接地系統相連，當電氣設備發生漏電時 ，漏電電流能夠通過接地系統迅速流入大地，使電氣設備的金屬外殼等可導電部分保持與大地等電位，避免人員觸電事故的發生，確保瞭電氣系統的穩定運行。
銅包鋼圓線的強度和韌性表現與其複合結構密切相關 ，具體性能參數因鋼芯材質、銅層厚度、制造工藝及應用場景而異。以下是綜合行業數據與研究成果的詳細分析：
一、強度特性
抗拉強度範圍
銅包鋼圓線的抗拉強度跨度較大 ，通常在290 MPa 至 1500 MPa之間。這一範圍主要由鋼芯決定 ：
低碳鋼芯：退火态（A）抗拉強度約 310-400 MPa，硬拉态（H）可達 825-875 MPa。
高碳鋼芯或特殊合金鋼芯：通過優化熱處理工藝，抗拉強度可突破 1000 MPa，例如某研究中採用包覆焊接法制備的銅包鋼線抗拉強度達 1010 MPa。
導電率與強度的權衡：随著銅層厚度增加（如導電率從 15% CCS 提升至 40% CCS），抗拉強度通常下降，因爲銅的強度（約 200 MPa）顯著低於鋼。
行業标準與測試方法
ASTM B452-22規定 ，不同導電率等級的銅包鋼線抗拉強度需滿足 45,000-127,000 psi（約 310-875 MPa），並通過扭轉試驗（扭轉長度 = 100× 線徑，20 次以上無銅鋼分離）驗證結合強度 。
标準 GB/T 4909.3要求拉伸試驗中，硬拉态伸長率≥1%，退火态≥10%，且斷裂面不得出現銅層剝離。
影響因素
鋼芯材質與熱處理：高碳鋼芯或硬拉工藝可大幅提升強度，但可能降低韌性；退火處理則顯著改善延展性。
銅層結合質量：連鑄工藝通過高溫熔接實現冶金結合，界面結合強度可達 95 MPa，遠高於電鍍工藝的機械結合，從而提升整體抗拉性能。
直徑與加工工藝：細線徑（如≤4mm）通過冷拉可獲得更高強度 ，但需平衡塑性；粗線徑（如 12mm 以上）更多依賴鋼芯材質優化。
二、韌性表現
延展性指标
伸長率：退火态（A）的伸長率通常爲 10%-15%，硬拉态（H）則降至 1%-1.5%。例如，40% CCS 退火态産品伸長率可達 15%，而 15% CCS 硬拉态爲 1.2%。
斷裂模式：界面結合良好時，斷裂多發生在銅層而非鋼芯或界面，表明鋼芯提供強度的同時，銅層通過塑性變形吸收能量，呈現 “強芯韌殼” 特性 。
抗沖擊與抗勞累性能
界面結合強度：液 - 固相複合工藝中，鋼芯預熱至 300-400°C 並輔以鹵化物助鍍，界面結合強度可達 95 MPa，接近純銅的抗剪強度，顯著提升抗沖擊能力。
實際應用驗證：在接地系統中，銅包鋼圓線可承受土壤應力與機械振動，長期使用無脆斷現象，說明其勞累壽命滿足工程需求 。
韌性與強度的平衡
工藝優化：例如某研究通過調整銅鋼體積比（17:83）並控制拉拔變形度（≥85%），使抗拉強度達 1010 MPa 的同時，伸長率保持 2.5%，滿足高頻通信線纜的高可靠性要求 。
應用場景适配：通信線纜（需高頻傳輸）傾向於高導電率（如 40% CCS）和中等強度（約 310 MPa），而電力架空線（需抗風載）選擇低導電率（如 21% CCS）和高抗拉強度（825 MPa）。
三、關鍵影響因素與性能優化
制造工藝對比
連鑄工藝：銅層厚度均勻（≥0.25mm），界面冶金結合牢固，抗腐蝕性與韌性更優，适用於強腐蝕環境（如酸性土壤）。
電鍍工藝：銅層附著力略遜，但機械性能（如硬度）更突出，适合對加工精度要求高的場景（如電子元件引線）。
界面結合質量
鋼芯預處理（酸洗、打磨、助鍍）可去掉氧化層，促進銅液潤濕，使界面結合強度提升 3-5 倍。例如，預熱 400°C 並助鍍 ZnCl₂+KCl 的鋼芯，與銅層結合後剝離試驗顯示銅層均勻粘附，無界面分離。
行業标準與測試方法
除拉伸試驗外，ASTM B452-22 還要求通過顯微法或剝離法檢測銅層厚度，確保導電性能與機械性能的平衡 。标準則強調平直度誤差≤1mm，避免局部應力集中導緻脆斷 。
四、典型應用場景與性能适配
電力傳輸
架空導線：採用 21% CCS 硬拉态産品（抗拉強度≥825 MPa），在確保導電性能的同時，可承受跨度 500 米以上的張力，且重量比純銅線輕 30%。
通信與電子
高頻線纜：40% CCS 退火态産品（抗拉強度約 310 MPa，伸長率 15%）利用趨膚效應實現信号衰減與純銅線相當，同時降低 50%-70% 銅用量。
電子元件引線：電鍍銅包鋼線（抗拉強度≥800 MPa）因剛性高、易成型，被廣泛用於電阻電容自動化生産，避免純銅線的傾倒問題。
建築與基礎設施
五、總結
良好韌性：退火态伸長率達 15%，斷裂模式以銅層塑性變形爲主，适應振動、沖擊等複雜工況。
工藝調控：通過選擇鋼芯材質、銅層厚度及制造工藝（如連鑄、電鍍），可靈活定制性能，兼顧成本與可靠性 。

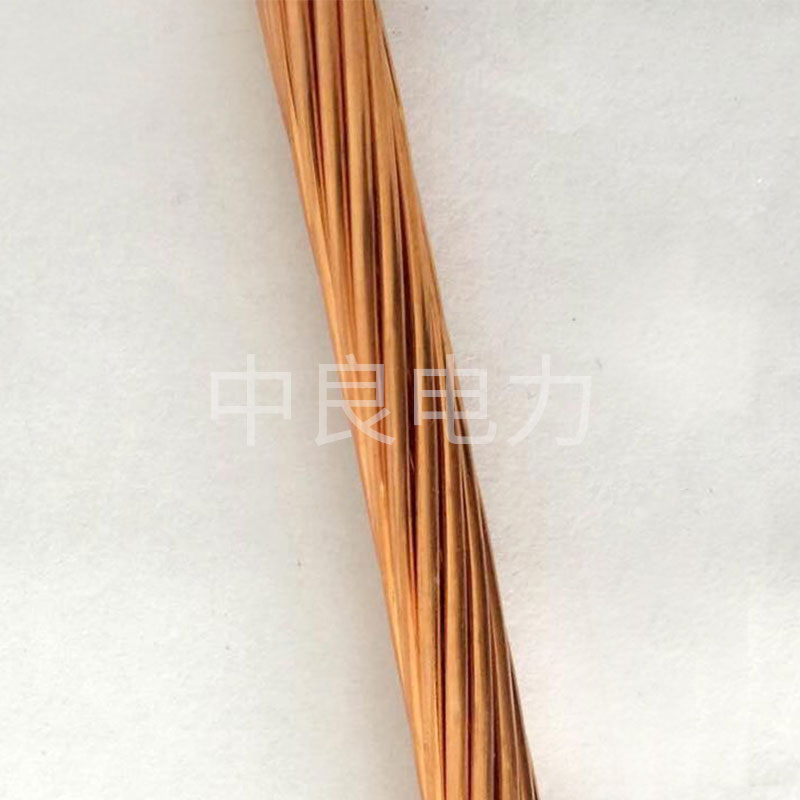

選擇銅包鋼絞線制造商需綜合考量技術實力、産品性能、服務響應等多維度指标。以下結合行業标杆企業特點及市場數據，提供系統性的選擇要點與比較方法：
一、核心選擇要點
1. 技術工藝與産品性能
制造工藝：
冶金熔接技術：如華甸防雷的 “分子級結合” 工藝，解決傳統電鍍法易剝落、抗腐蝕性不足的問題，産品壽命可達 40 年以上。
連鑄工藝：合隆新材料採用連鑄技術實現銅鋼冶金結合，銅層厚度≥0.8mm，鹽霧試驗 5000 小時無鏽蝕，抗拉強度≥600MPa，适合嚴苛環境 。
電鍍工藝：紹興億豐防雷的鍍銅扁鋼在光伏防雷領域表現優異，但需注意銅層厚度（建議≥0.25mm）以避免腐蝕風險 。
關鍵性能指标：
導電率：主流産品導電率爲 18%-40%，如青島風電防雷的 30% 導電率絞線适用於新能源領域，而華甸防雷的 40% 導電率産品可滿足高功率傳輸需求。
抗腐蝕性：銅層厚度直接影響壽命，鑫合盛銅覆鋼絞線銅層≥0.25mm，對比傳統 0.1mm 産品抗腐蝕性顯著提升。
機械強度：鋼芯抗拉強度≥300N/mm²（如佰利嘉産品），需結合工程需求選擇，如風電項目需更高抗拉性能。
2. 質量認證與檢測能力
國際認證：ISO 9001（質量管理）、ISO 14001（環境管理）爲基礎認證，華甸防雷、桐鄉永成線纜等企業還通過 CE、SGS 等國際認證。
檢測設備：江陰六環合金線有限公司配備德國熒光射線測厚儀、鹽霧試驗箱等設備，從源頭把控銅層均勻性與附著力。
第三方報告：要求制造商提供 ASTM B869、IEC 等标準的檢測報告，如張家港市金鑫金屬線産品通過中國電子科技集團檢測。
3. 生産能力與成本控制
規模化生産：金田銅業、浙江百川導體等企業年産能 2 萬噸以上，支持大訂單快速交付。
成本優勢：青島風電防雷通過全産業鏈模式降低成本，同等性能産品價格低於行業平均水平 10%-15%。
定制化能力：河北鑫航通防雷支持特殊規格（如弧形接地極）定制，适合複雜工程需求。
4. 服務響應
交貨周期：常規訂單交貨期 3-15 天，緊急訂單可優先排産（如泊頭市金益達防雷承諾 1 天内發貨）。
售後服務：佰利嘉提供 2 年無償質保及國内聯保，華甸防雷提供 “全周期技術協同” 服務，覆蓋從設計到驗收的全流程。
安裝支持：部分企業（如北京金合益達）提供放熱熔焊接技術指導，確保接地系統穩定性。
性能分析
導電性與穩定性
固态電阻率低至0.00003977-0.06Ω·m，沖擊電流耐受達200kA時電阻變化率≤3%，工頻電流耐受穩定。
抗腐蝕性
石墨在常溫下化學性質穩定，耐酸堿、鹽霧及土壤腐蝕，年腐蝕率 <0.003%<>，使用壽命可達 30 年以上，遠高於鍍鋅鋼（8-10 年）和銅包鋼（15-20 年）。例如，在酸性土壤或潮濕環境中，石墨接地帶無鏽蝕風險，無需定期防腐處理。
非磁性材料，工頻及高頻下阻抗特性優異，雷電沖擊利用率高。
環境适應性
耐高低溫（-60℃~300℃），适用於酸性、堿性、沼澤等複雜土壤，與土壤貼合度高，可降低接觸電阻。
施工便捷性
柔性可彎曲，無需焊接，安裝效率比傳統金屬接地提升50%，節省人工及土方量。
成本分析
初期投資
材料成本約50-80元/m，高於普通鍍鋅鋼（約30-50元/m），但綜合成本更低。
以50年壽命計算，年費用約1-1.6元/m，低於鍍鋅鋼（需每8年更換，年費用約3.75-6.25元/m）。
全壽命周期成本（LCC）
減少重複施工、維護及材料更換費用，綜合成本較傳統接地降低約30%-50%。
隐性成本優勢
節省焊接設備、防腐處理等附加成本，且無偷盜風險，長期經濟性顯著。
總結
石墨接地帶憑借其高導電、強防腐、易施工及長壽命等優勢，在複雜環境和長期項目中展現出顯著的綜合效益。盡管初期投資高於傳統金屬材料，但其全生命周期成本低，且能有效降低維護和故障風險。随著智能監測技術的普及和材料工藝的創新，石墨接地帶在新能源、電力、通信等領域的應用前景将更加廣闊。建議根據具體項目需求（如土壤條件、預算周期）綜合評估，優先選擇符合國家标準的産品，並結合智能監測系統提升運維效率。
